[Training HW] Report Bài tập 1 - Buck Regulator

Discussion in 'Power Electronics' started by 2death, Feb 5, 2015.

  1. 2death

    2death Cố Vấn CLB Staff Member

    Tóm tắt bài tập:

    1) Thiết kế 1 mạch Buck Regulator (dùng IC Power Management có tích hợp SW).

    Thông số chính:
    + Input: 12V, 24V, hoặc lớn hơn; AC hoặc DC.
    + Output: có nhiều mức điện áp chọn được: 3.3V; 5V; 12V; Tùy chỉnh.
    + Dòng điện Iout_max = 3A.

    2) Nội dung report:

    I/ Thông số kỹ thuật
    + Part name: (tên con Buck Regulator em chọn).
    + Input:
    + Output: ?V / ?A
    + Kích thước PCB
    + ...

    II/ Schematic
    + Schematic vẽ đẹp, chuẩn, có title block, author name, reversion, date,...
    + Schematic đánh dấu đường mạch công suất rõ ràng (tô đậm), ghi thông số linh kiện rõ ràng (value, footprint,...), các note cần thiết (ví dụ: Keep this track as short as possible, this track must be connected at pin 3,...).
    (chụp hình schematic đưa lên, đừng có print screen, chụp cái gì cần chụp thôi).

    III/ Layout
    Hình Layout.

    IV/ Mạch hoàn chỉnh
    Hình.

    V/ Kết quả đo đạc
    + Dạng sóng trên dao động ký khi test full tải, non tải, không tải.
    + Thông số hiển thị trên VOM (nếu có).
    + Thông số đo đạc lập thành bảng (ví dụ V_in, V_out, I_out khảo sát ở các tải khác nhau, hệ số công suất).

    VI/ Open Source
    Link download thiết kế.

    -------------
    Các em sẽ tiến hành làm mạch cho đến thứ 6 (06/02/2015), tiến hành đo tại PIFlab (chiều thứ 6 bắt đầu đo), sau đó về tổng hợp kết quả làm report post tại thread này.

    Những gì các em làm sẽ được lưu lại cho muôn đời sau, là nguồn tài liệu quý giá cho đàn em :brick:

    -------------
    Nội dung liên quan để tiện theo dõi:
    1) Thảo luận bài tập.
    2) Một số mạch tham khảo của đời trước đó nữa (mà chưa tốt lắm).

    dragon28122007 and omega5161 like this.
  2. hoangthien94

    hoangthien94 Ban Chủ Nhiệm

    I/ Thông số kỹ thuật
    + Part name: LM2576-S ADJ
    + Input: 9 - 35 VDC, 12 - 24 VAC
    + Output: 3V3, 5V, 12V, Manual / 3A
    + Kích thước PCB: 8.8 x 4.0 cm

    II/ Schematic
    [​IMG]
    III/ Layout
    [​IMG]

    IV/ Mạch hoàn chỉnh
    [​IMG]

    V/ Kết quả đo đạc
    Kết quả đo với nguồn 5V.
    + Không tải
    [​IMG]
    + Non tải
    [​IMG]
    + Full Tải
    [​IMG]
    VI/ Open Source
    Link download thiết kế:
    Code:
    http://www.mediafire.com/download/hw8ub21xt8j1e2o/[Training_HW]_Schematics.rar

  3. hoangphuoc

    hoangphuoc Thành Viên PIF

    Không có tấm hình nào coi được a ơi :gach

    mafiaWolf likes this.
  4. Vũ Long

    Vũ Long Thành Viên PIF

    Author: Vũ Long.

    1) Thiết kế 1 mạch Buck Regulator (dùng IC Power Management có tích hợp SW).

    Thông số chính:
    + Input: 12VDC, 24VDC, hoặc lớn hơn.
    + Output: có nhiều mức điện áp chọn được: 3.3V; 5V; tùy chỉnh.
    + Dòng điện Iout_max = 3A.

    2) Nội dung report:

    I/ Thông số kỹ thuật
    + Part name: LM2596S..
    + Input: 12VDC hoặc hơn (tối đa 25VDC để đảm bảo an toàn).
    + Output: 3.3V, 5V, ADJ / 3A
    + Kích thước PCB: 6cm x 4cm.
    + Ngõ vào: Lỗ Jack, ngõ ra: Domino đực.

    II/ Schematic
    [​IMG]

    III/ Layout:
    Một số điều chỉnh khi thực hiện:
    - Bỏ fuse đi.
    - Nên thêm diode trước tụ Cin để tránh mắc ngược Vin.
    - Cout thực tế 330uF/35V mua ở tme nó bự hơn nên chỉ xài được 1 con vào chỗ đó (nhưng không sao đâu).
    - Thay header Vout bằng domino vì header chỉ chịu được dòng 1A thôi. Dòng 3A thì nên dùng domino.
    Top (là phần nằm dưới):
    [​IMG]
    Bot:
    [​IMG]
    Both:
    [​IMG]

    IV/ Mạch hoàn chỉnh

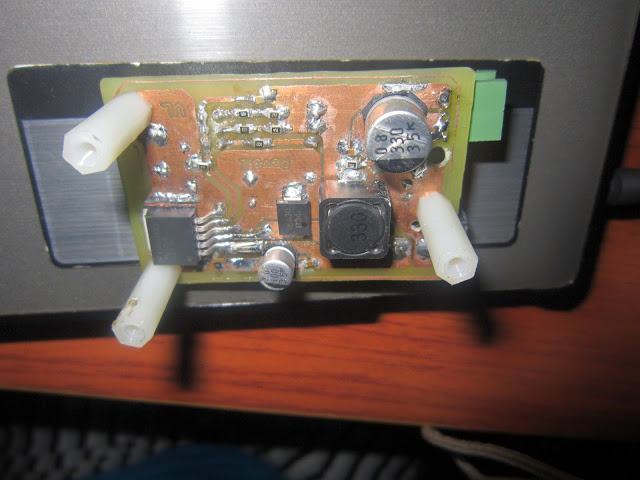

    [​IMG]

    [​IMG]


    [​IMG]

    *Thật sự là hơi bị xấu*

    V/ Kết quả đo đạc
    + Không tải:
    * Mức 3v3: đo được 3.35V.
    * Mức 5v: đo được 5.03V với đồ đo xịn và 5.09V với đồ đo dỏm.
    * ADJ: từ 10V trở xuống (chưa xoay nhiều vì dùng biến trở tinh chỉnh - xoay nhiều mỏi tay).
    + Có tải:
    * Để V_out = 5V. Tải 1.8 Ohm. I_out ~= 2.9A.
    + Thông số đo đạc lập thành bảng: chưa có cơ hội test nhiều trường hợp.

    VI/ Open Source
    Link download thiết kế.


    -------------
    Nội dung liên quan để tiện theo dõi:
    1) Thảo luận bài tập.
    2) Một số mạch tham khảo của đời trước đó nữa (mà chưa tốt lắm).

    ctcngh likes this.
  5. shaolinkhoa

    shaolinkhoa Thành Viên PIF

    I/ Thông số kỹ thuật
    + Part name: LM2596-S ADJ
    + Input: 9 - 24 VDC
    + Output: 3V3, 5V, 12V, Manual / ~3A
    + Kích thước PCB: 8 x 5 cm

    II/ Schematic
    [​IMG]
    [​IMG]
    III/ Layout
    [​IMG]

    IV/ Mạch hoàn chỉnh
    [​IMG]

    V/ Kết quả đo đạc
    Kết quả đo với nguồn 5V.

    + Full Tải
    [​IMG]
    [​IMG]

    sau 15 phút test :
    +Nhiệt độ cuộn cảm L : 76,67 *C
    +Nhiệt độ Diode : 98,89 *C
    +Nhiệt độ LM2596 : 54,44*C
    VI/ Open Source
    Link download thiết kế:




    Code:
    http://www.mediafire.com/download/0httl2h2qotd1u9/HW+LM2596.MAX
    http://www.mediafire.com/download/1xn9d2nd2dg51wu/HW+1.DSN

    ctcngh likes this.
  6. LeeTruHee

    LeeTruHee Thành Viên PIF

    anh chị ơi, mạch nguồn này Input DC thì dùng nguồn bin được không? nếu được thì bin có thông số như thế nào ạ? cho em hỏi thêm, chì hàn lên mạch có tác dụng gì thế ạ?

  7. ctcngh

    ctcngh Thành Viên PIF

    Mạch này là 1 dạng mạch DC-DC, cấu hình buck dùng IC LM2596. Cấu hình này là giảm áp, nên áp vào phải lớn hơn áp output. Chọn Pin phải phù hợp về điện áp và dòng xả tối đa cũng như dung lượng pin. Bạn cần chọn pin có điện áp cao hơn, dòng xả tối đa đủ lơn, dung lượng đủ dùng.

    LeeTruHee likes this.
  8. Nam Hải

    Nam Hải Ban Chủ Nhiệm

    I/ Thông số kỹ thuật
    + Part name: LM2596-S ADJ
    + Input: 9 - 35 VDC, 12 - 24 VAC
    + Output: 3V3, 5V, 12V, Varistor Adjust
    + Kích thước PCB: 4.4 x 7.1 mm
    II/ Schematic
    [​IMG]

    III/ Layout
    [​IMG]

    IV/ Mạch hoàn chỉnh
    [​IMG]

    V/ Kết quả đo đạc
    Full tải:

    [​IMG]
    [​IMG]


    VI/ Open Source
    Link download thiết kế.
    http://www.mediafire.com/download/6w6x6mdlexddlja/LM2596_regulator.rar

    hoangthien94 and dragon28122007 like this.
  9. minh_t57

    minh_t57 Thành Viên PIF

    I/ Thông số kỹ thuật
    + Part name: LM2596
    + Input: 9 - 35 VDC, 12 - 24 VAC
    + Output: 3V3, 5V, 12V, tùy chỉnh
    + Kích thước PCB: 9 x 5 mm

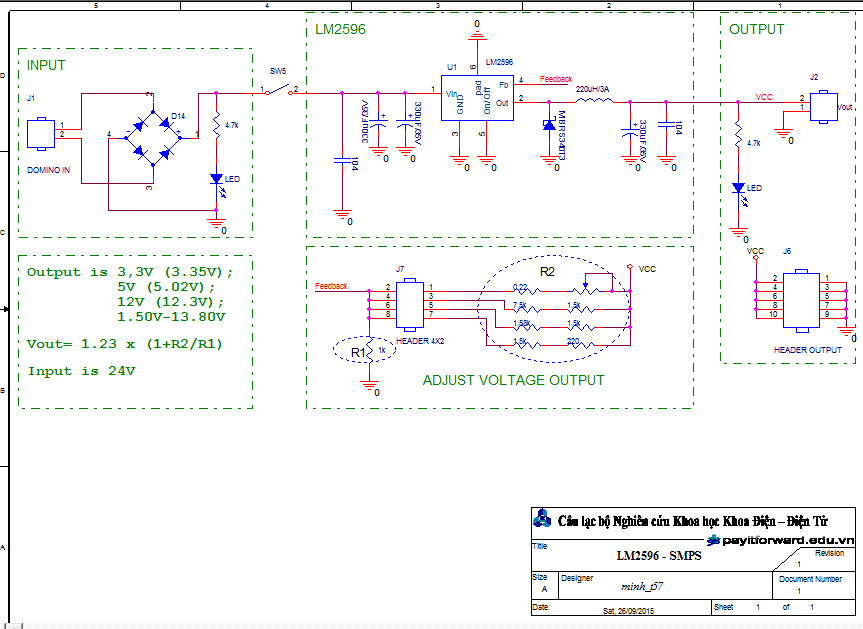

    II/ Schematic

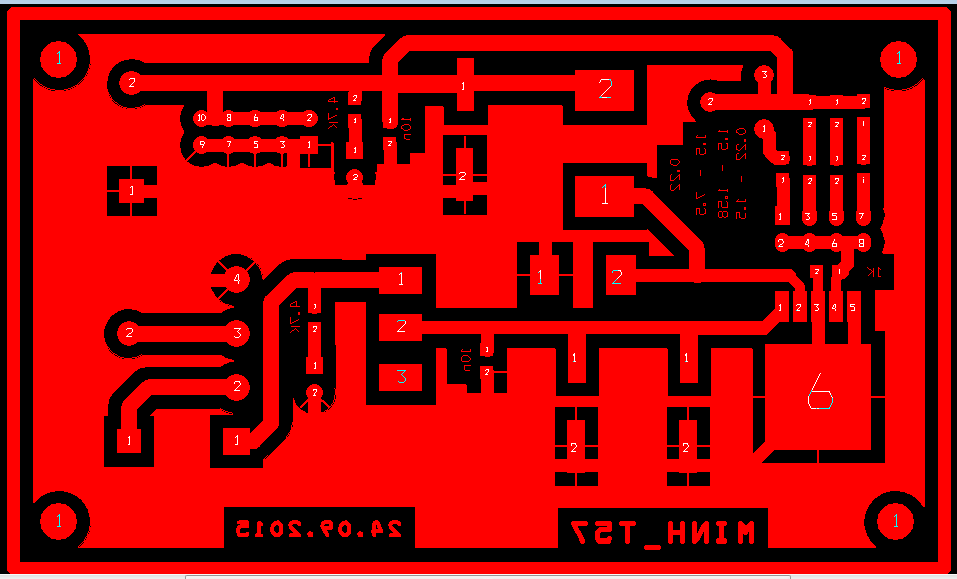

    III/ Layout
    IV/ Sản phẩm:
    https://www.dropbox.com/s/ragsr3nutamtqyh/DSC00383.JPG?dl=0
    https://www.dropbox.com/s/gi6pb21mtcjmfny/DSC00384.JPG?dl=0

    V/ Kiểm tra:
    Do chọn nhầm con LM2596 - 5.0V nên ngõ ra chỉ 5 VDC và dòng max là 2.6A (no image)
    VI/ Khuyết điểm:
    - Mạch còn lớn
    - Hàn xấu quá
    - ...
    Link download: https://www.dropbox.com/sh/tdid4k8x99kffzx/AAD_9TVF5Ej4eziukbxyQiEVa?dl=0

  10. Hồ Thanh Phong

    Hồ Thanh Phong Thành Viên PIF

    I) Thông số kĩ thuật
    Part name: LM2596-ADJ
    Input: 24VDC
    Output: 3V3 ,5V, 12V, tùy chỉnh bằng biến trở
    Kích thước PCB: 3.5 x 5.3 mm

    II) Schematic

    [​IMG]

    III) Layout
    [​IMG]

    IV) Mạch hoàn chỉnh
    [​IMG]

    [​IMG]

    V) Kết quả đo
    Không tải:
    - Ngõ ra 3V3: thực tế 3.45V
    - Ngõ ra 5V: thực tế 5.12V
    - Ngõ ra 12V: thực tế 11.66V
    Có tải:
    - Dòng tối đa 3.0 A

    Dạng sóng tại áp ra U=5V, I=1A:
    [​IMG]
    VI) Open source
    Code:
    https://drive.google.com/drive/folders/1XM93sp8TJwAX0ZFoO3HCQb8QDc7bDBT2?usp=sharing

    lttung1197 likes this.
  11. Nguyễn Thanh Tâm

    Nguyễn Thanh Tâm Thành Viên PIF

    I/ Thông số kỹ thuật
    + Part name: LM2596-S ADJ
    + Input: 9 - 35 VDC
    + Output: 3V3, 5V, 12V, Manual / 3A
    + Kích thước PCB: 4.0 x 4.0 cm

    [​IMG]

    II/ Layout

    [​IMG]

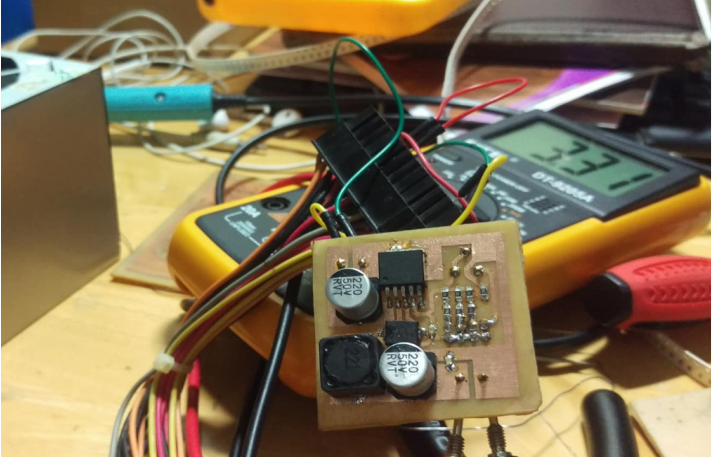

    IV/ Mạch hoàn chỉnh
    [​IMG]
    tay chân còn run nên hàn hơi xấu :brick:
    V/ Kết quả đo đạc

    Không tải:
    +Input: 24VDC
    - Mức 3V3: đo được 3,37V
    - Mức 5v: đo được 5.07V
    - Mức 12v: đo được 11.59V
    mạch chạy được cảm thấy mình oai hẳn :6cool_boss::6cool_boss:
    Có tải
    +Input: 12VDC
    +Output 5V, biến trở 30 ohm đo được Imax=3A, U=4.85V
    Lên được 3A tưởng ngon, ai ngờ đụng nhẹ mạch thì LM2596 và cuộn dây nóng ran, để lâu tí chắc nổ mất k còn cái để report rồi :2cool_after_boom::2cool_after_boom::2cool_after_boom:
    Dạng sóng ở U=5V, I=1A
    [​IMG]
    Scale bự ra cho rõ: :cool_what:
    [​IMG]
    VI/ Open Source
    Share luôn source :v
